夹管阀的维修方法

拆除旧衬套

通过松动螺丝

（C）将两个反法兰

（B）取下。用管钳将旧衬套

（D）从壳体中取出。如果推入困难，可以在衬套和壳体之间涂抹装配润滑膏。清洁阀门的所有各个组件，检查是否有损坏和老化。

安装新的衬套

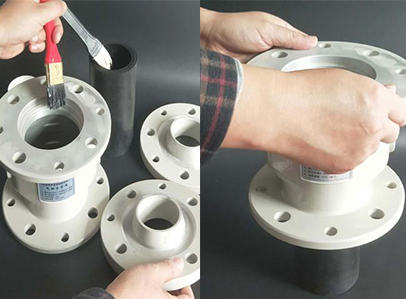

图1：用装配润滑膏涂抹以下阀门组件：

- 衬套（D）的两端内外侧

- 两个法兰（B）的锥体

- 内壳颈（A）的两侧

注意：不要使用润滑脂或润滑油。

图2：将衬套（D）推入到壳体（A）内居中对齐，并使其两个末端均匀地凸出。

图3：将一法兰（B）放到壳体上，用两个或四个装配螺栓、垫片和螺母十字交叉地拧紧，直到在法兰锥体和胶管末端之间留10MM左右距离为止。

图4：如图3所示安装第二个法兰（B）（安装时将螺丝拧紧的程度是对衬套（D）有轻微的压力）。

图5：将装配管推入到阀门中（深度约为衬套长度的5/6）。通过压缩空气对壳体（A）施加约为3bar的压力。

图6：用扳手将螺丝交叉旋拧，直到法兰盖与壳体完全压紧为止，装配完毕VF阀门。

*易损件：衬套（D）和法兰（B）。装配辅助工具：装配润滑膏、装配管、装配螺栓以及垫片和螺母。

拆除旧衬套

将阀门的螺丝朝上和壳体一道放好并抓牢。用匹配的套筒扳手

（ 以及六角扳手 ）拧下螺栓 （C）,随后以同样方法拧下其余所有螺栓 （C）。 将两个套管盖（A）从壳体取下，必要时可用螺丝起子拆卸。 然后将内衬套从阀体压出，或用管钳从阀体拉出。由于在内衬套和阀体之间涂有装配润滑膏可使拆卸变得容易。清洁所有部件， 并检查是否有损坏、 老化或磨损，必要时更换。

安装新的衬套

图 1:将衬套（D）推入壳体（B）直至另一端的止档。这样衬套在壳体中会高出约3-7mm 。 在装配吃力时，可在衬套 (D)和 壳体 （B）之间涂抹少许装配润滑膏。

注意: 对于医药或食品介质的夹管阀的内衬套的安装，要求必须使用装配润滑膏。

图 2:在衬套（D）的两个末端和套管盖（A）的锥体涂抹装配润滑膏。

图 3:一手将阀门单元放好并握牢，用另一只手将套管盖（A）斜着压入到衬套（D）。 为了避免螺旋连接导致的受损，在拧入螺丝（C）前须用润滑脂润滑。

图 4:将套管盖（A）的螺纹孔和壳体孔（B）对齐。用另一只手将螺丝（C）插入到孔中。

注意: 在装入M 型套管盖之前，必须先将螺丝拧在套管盖上。

图 5:将套管盖（A）压入螺丝凸槽（C）交叉旋拧，直至套管盖（A）与壳体（B）完全压紧。

图 6:然后将阀门单元翻转180度重新放好。

图 7:按照前述的图3-5所示的方法，安装第二个套管盖 （A）。 检查所有螺丝 (C）的拧紧扭矩。

图 8:装配完毕的VMC阀门。

*易损件: 套管盖(A), 衬套(D)

装配辅料: 沃克装配润滑膏
